Cara Konfigurasi RIP V2 Routing Melalui Cisco Packet Tracer

Assalamualaikum Wr. Wb.
Salam Sejahtera.
Kali ini saya akan membahas bagaimana cara mengkonfigurasikan RIP V2 di cisco packet tracer.
untuk melihat bagaimana cara nya, lebih baik kita lihat dulu apa itu RIP V2.


Pengertian :

Pengertian RIP (Router Information Protocol) adalah Routing protokol yang menggunakan algoritma distance vector, yaitu algortima Bellman-Ford. Pertama kali dikenalkan pada tahun 1969 dan merupakan algoritma routing yang pertama pada ARPANET. Versi awal dari routing protokol ini dibuat oleh Xerox Parc’s PARC Universal Packet Internetworking dengan nama Gateway Internet Protocol.

Langkah-langkah :

1.) Pertama kita buat topologi nya seperti ini, saya menggunakan ip address 12.12.12.0/24 untuk link dari R1 ke R2 dan ip add 23.23.23.0/24 untuk link R2 ke R3.



2.) Sekarang kita akan mengkonfigurasikan ip address dan lookback pada R1, R2, dan juga R3, command nya seperti gambar di bawah ini.
R1 : Gig0/0 : 12.12.12.1/24
       Lookback : 1.1.1.1/32




R2 :  Gig0/0 : 12.12.12.2/24
         Gig0/1 : 23.23.23.1/24
        Lookback : 2.2.2.2/32



R3 : Gig0/0 : 23.23.23.2/24
       Lookback : 3.3.3.3/32



3.) Setelah di Konfigurasikan Ip Address dan juga Lookback, sekarang kita konfigurasikan RIP V2 routing, setiap router memiliki networknya masing-masing, kita perlu konfigurasikan / mendaftarkannya saja, agar ia mendapatkan jalannya masing-masing.

Konfigurasi R1 :


Konfigurasi R2 :



Konfigurasi R3 :

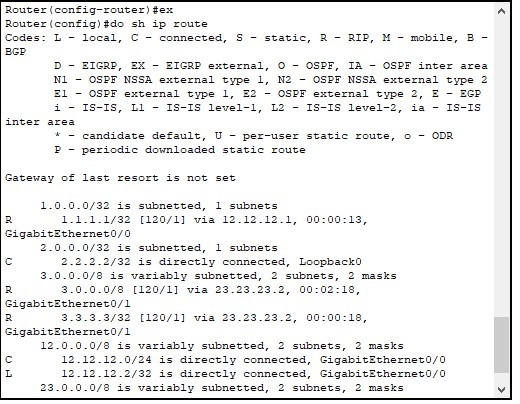

4.) Silahkan cek hasil konfigurasikan kita di tabel, ketika ada huruf "R" di setiap ip address dan juga lookback, maka konfigurasi kita berhasil, untuk melihat nya kita ketik saja Router(config)#do sh ip route.


5.) Sekarang kita test ping dari R1 ke R3 dan juga sebaliknya, dari R3 ke R1, untuk memastikan apakah kita konfigurasi nya benar-benar berhasil atau adanya kegagalan.

R1 > R3 :


R3 > R1 :



Itu saja yang bisa saya sampaikan, kurang lebihnya mohon maaf, karena saya juga masih dalam tahap pembelajaran.
Wassalamualaikum Wr. Wb.
