Kali ini saya akan memberitahukan kepada kalian Routing EIGRP,
Sebelum itu, saya akan mengasih seperti apakah konfigurasinya nanti.
Sepertinya saya sudah memberitahukan apakah itu EIGRP pada routing, dan langsung saja saya akan memulai tahap konfigurasi saja, tak perlu pengertiannya lagi.
Alat dan Bahan :
- 4 Buah Router dan Switch
- 8 Buah PC
- Beberapa kabel Serial, Cross dan juga Straight
Langkah - langkah :
1.) Membuat Topologi.
Saya membuat topologinya seperti ini, dan ini memiliki Ip Address dan juga Ip Loopback nya masing masing.
2.) Membuat Ip Address dan Ip Loopback
Sama seperti yang kemarin, kita membuat Ip Address dan Loopback nya di router dan router sendiri juga sudah saya beri angka masing masing, disini saya membuat nya antar router dan memakai kabel Serial, Ikuti saja command atau perintah yang dibawah ini.
Untuk R1 :
- int se0/1/0 : 192.168.1.1/24
- int se0/1/1 : 192.168.2.1/24
- int lo0 : 1.1.1.1/32

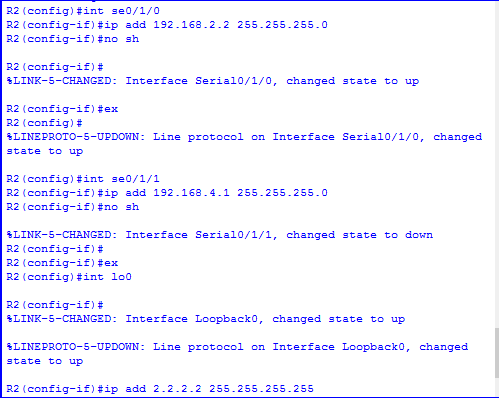

Untuk R2 :
- int se0/1/0 : 192.168.2.2/24
- int se0/1/1 : 192.168.4.1/24
- int lo0 : 2.2.2.2/32
Untuk R4 :
- int se0/1/0 : 192.168.4.2/24
- int se0/1/1 : 192.168.3.1/24
- int lo0 : 4.4.4.4/32
Untuk R3 :
- int se0/1/0 : 192.168.1.2/24
- int se0/1/1 : 192.168.3.2/24
- int lo0 : 3.3.3.3/32
3.) Membuat Ip Address Untuk Client
Disini saya akan memakai Ip Dhcp untuk clientnya, agar mempermudah kita dalam menkonfigurasikan pada router.
Client 1 :
- int gig0/0 : 12.12.12.1/24
- network : 12.12.12.0/24
- default-router : 12.12.12.1
Dan ini hasil nya konfigurasinya
Client 2 :
- int gig0/0 : 10.10.10.1/24
- network : 10.10.10.0/24
- default-router : 10.10.10.1

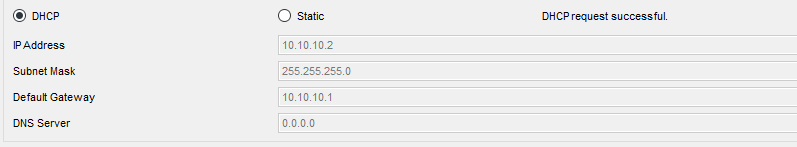

Dan ini hasil nya konfigurasinya

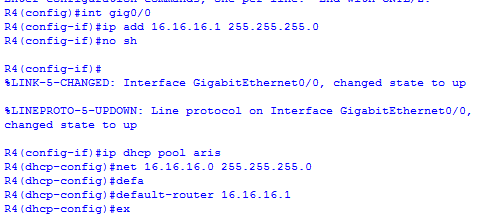

Client 4 :
- int gig0/0 : 16.16.16.1/24
- network : 16.16.16.0/24
- default-router : 16.16.16.1
Dan ini hasil nya konfigurasinya
Client 3 :
- int gig0/0 : 14.14.14.1/24
- network : 14.14.14.0/24
- default-router : 14.14.14.1
Dan ini hasil nya konfigurasinya
4.) Mengkonfigurasikan EIGRP Routing
Setelah semuanya udah jadi konfigurasi ip address untuk client, sekarang kita lanjut ke bagian konfigurasi EIGRP nya, karena kita akan memasukan networknya masing-masing pada router serta memasukannya pada ID EIGRP yang sama, dan pada saat Routing, router itu sendiri akan menentukan jalannya.
Konfigurasi pada R1 :
Konfigurasi pada R4 :
Konfigurasi pada R3 :
Dan inilah hasilnya ketika kita coba test ping ke sesama router dan ke sesama client, jika kalian terjadi failed yang tidak bisa berhenti, maka terjadinya kegagalan.
Itulah yang bisa saya beritahu, kurang lebihnya mohon maaf, karena saya juga masih dalam tahap pembelajaran.
Wassalamualaikum Wr. Wb.
